Oil rectifier transformer

Dalsze informacje są mile widziane za pośrednictwem wiadomości bezpośredniej, ponieważ przesyłanie plików PDF nie jest możliwe.

Historia informacji:
Transformator znajduje się w hali fabrycznej do wymiany przełączników.
Pod numerem zamówienia 490220 było to miejsce, w którym w 2000 roku przeprowadzono naprawę. Dotychczasowe analizy gazowo-olejowe z lat 2006 – 2008 nie wykazują żadnych przesłanek wskazujących na zakłócenia w zachowaniu eksploatacyjnym
Pomiary i wykopane części działania
Wyniki: zob. załącznik B
Na transformatorze przekształtnika 1 (StTr 1) zgodnie z rysunkiem 1 w dodatku A listwa zaciskowa i rdzeń zatrzymały się już na 500 V, przy napięciu probierczym 9 V rezystancja izolacji wynosi tylko 68 kOhm. Ponadto na obu StTr zmierzono kilka zamknięć mocujących/żelaza zaciskowego.

Diagnostyka części aktywnych

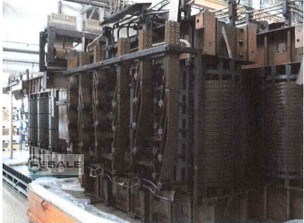

W dniu 18.03.2009 r. dokonano oględzin części czynnych transformatorów przekształtnikowych, w tym dławiki (rys. 11-14) oraz transformatora sterującego (rys. 2 – 3).

Uderzające było uszkodzenie styków selektora krokowego (rys. 4 – 6 ), zwłaszcza pierścieni ślizgowych. Według informacji klientów, przełączniki zostały przesunięte około 5,5 miliona razy, w przeciwieństwie do liczby 335000, którą można odczytać z napędu silnikowego!
Rysunek 7 przedstawia zestawy przełączników obciążenia silnie zanieczyszczone sadzą.
Szafa sterownicza (rys. 16) nie spełnia aktualnych wymogów bezpieczeństwa pracy (kamień mocujący nie jest przykryty).

Analiza oleju, DGA, oznaczanie stopnia polimieracji D-izolacji papierowej

Wyniki sześciu oznaczeń stopnia polimeryzacji D (Załącznik C) wskazują na silne starzenie się papieru o wartościach od 267 do 429. Uzwojenia i rozpraszacze są zużyte termicznie! DGA po wejściu do zakładu potwierdza wyniki osiągnięte w poprzednich latach przy niskich stężeniach gazów korozyjnych.
Zgodnie z wynikiem testu oleju izolacyjnego (również w dodatku C), olej może być ponownie użyty. Zaleca się, aby stać się pasywatorem ze względu na potencjalną obecność siarki.

Zalecenia dotyczące naprawy
Oprócz zleconych prac – w tym wymiany kompletnych przełączników zaczepów,
dokładne oczyszczenie części aktywnych, kotła – zaleca się:

- Odnowienie wszystkich uzwojeń, działów.

- Spróbuj usunąć połączenia na częściach aktywnych (przy czym zamknięcie belki / rdzenia dociskowego StTr1 bez G51264438 przewijania wydaje się G51264438 prawie nie mieć sensu ze względu na zbyt duży wysiłek i ze względu na stan transformatora / starzenie się papieru, jeśli jego przyczyną nie jest tylko zabrudzenie powierzchni).

- Po oczyszczeniu można nadal używać płyt przepustowych, które są widoczne przez oznaki gorących punktów

- Doposażenie szafy sterowniczej zgodnie z obowiązującymi przepisami bezpieczeństwa; Odnowienie urządzeń zabezpieczających i sterujących, ich okablowania.

- Odnowienie ochrony antykorozyjnej

Po zamontowaniu transformator musi zostać poddany próbie wyjściowej zgodnie z normą DIN VDE 0532. Proponuje się, aby próby napięciowe były przeprowadzane przy 70% pierwotnych wartości, a nie przy 75%, jak wymaga tego norma obowiązująca w 1980 r., czyli w roku produkcji transformatora. Wynika to z opisanego złego stanu uzwojeń (jeśli uzwojenie nie jest wymieniane). Poziom 70% pochodzi ze starszej wersji normy DIN VDE 0532, po czym trzeba było przeprowadzić powtórne testy na transformatorach zbudowanych do około 1973 roku.
