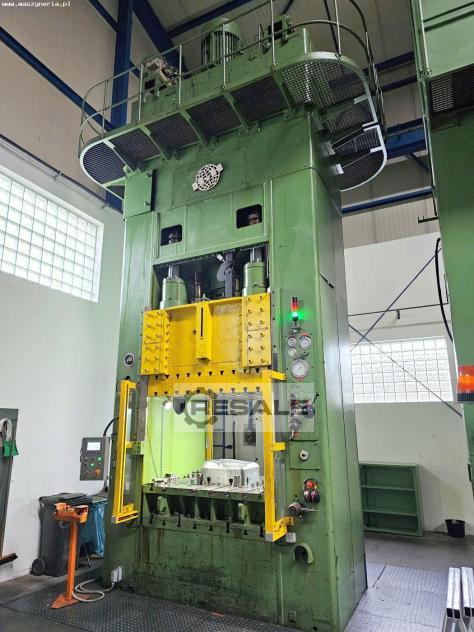

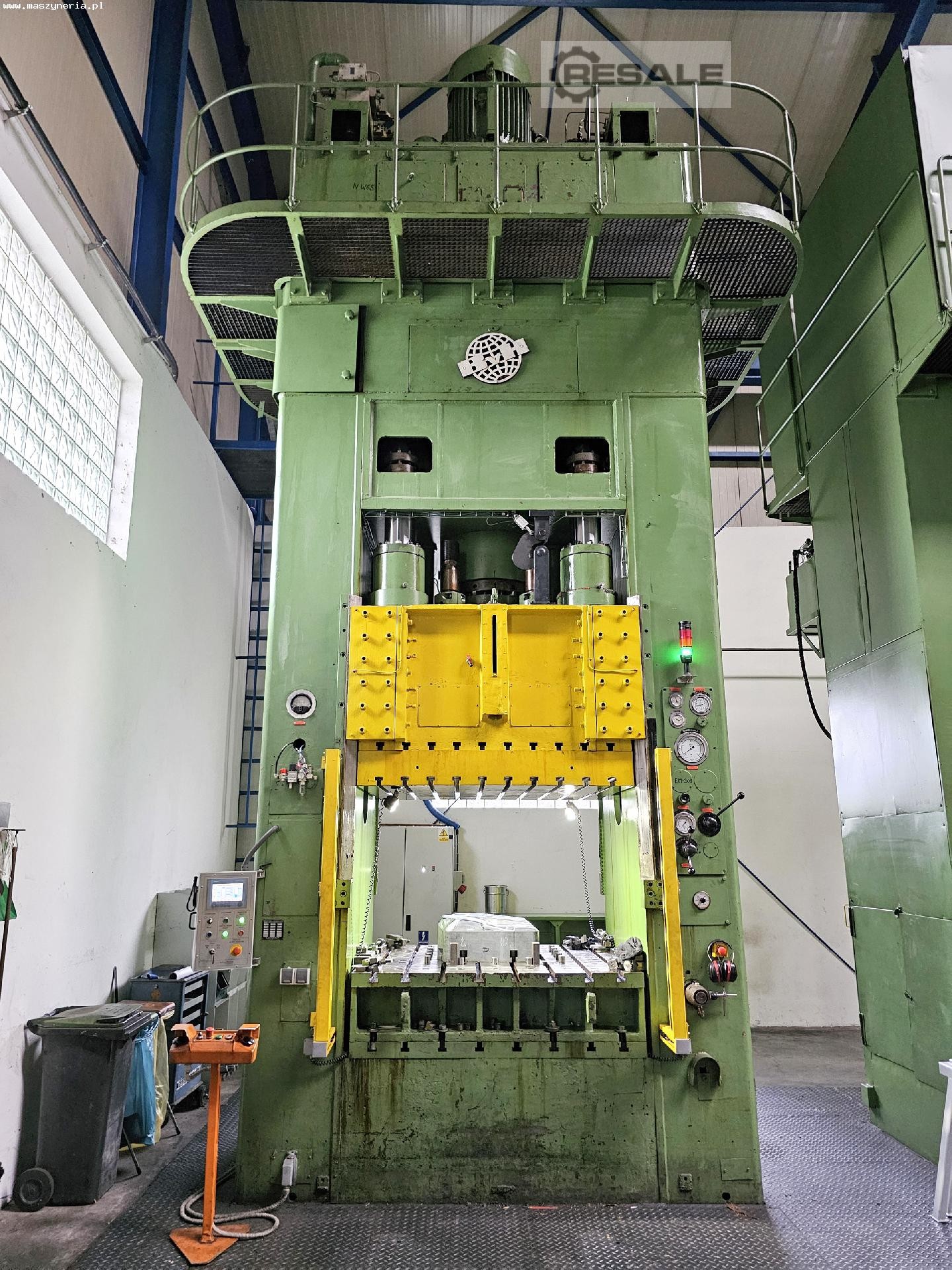

Głęboka prasa do ciągania BECKER & VAN HÜLLEN

Głęboka prasa BECKER & VAN HÜLLEN została zbudowana w Niemczech przez Becker & van Hüllen Niederrheinische Maschinenfabrik GmbH & Co. KG. Maszyna była nieustannie konserwowana i modernizowana przez cały okres eksploatacji. W 2022 roku przeprowadzono gruntowną modernizację, która obejmowała wymianę uszczelek, modernizację systemu sterowania, montaż zasłon świetlnych oraz dodanie panelu dotykowego SIEMENS SIMATIC HMI TOUCH.

BECKER & VAN HUELLEN 650T jest wykorzystywany w branżach specjalizujących się w tłoczeniu, produkcji części samochodowych, zbiorników i innych części wymagających dużej siły nacisku oraz formowania wieloetapowego. Jego głównym celem jest głębokie rysowanie. Proces obróbki odbywa się z dużą siłą nacisku sięgającą do 650 ton. Dwuetapowe konstrukcje pozwalają na wykonywanie kolejnych etapów formowania w jednym cyklu pracy, co umożliwia produkcję części nawet o najbardziej złożonych kształtach. Wielocylindrowy system roboczy pozwala na pracę na różnych poziomach siły i zacisku. Prasa hydrauliczna BECKER VAN HULLEN waży 60 ton.

Specyfikacja techniczna prasy BECKER & VAN HÜLLEN
Dane ogólne
- wymiary (L x S x S): 3200 x 2950 x 9400 mm
- masa maszyny BECKER & VAN HÜLLEN 650T: 60 t

System głębokiego wyciągu (1. stopień)
- maksymalna siła nacisku: 650 t
- maksymalna siła powrotu: 60 t

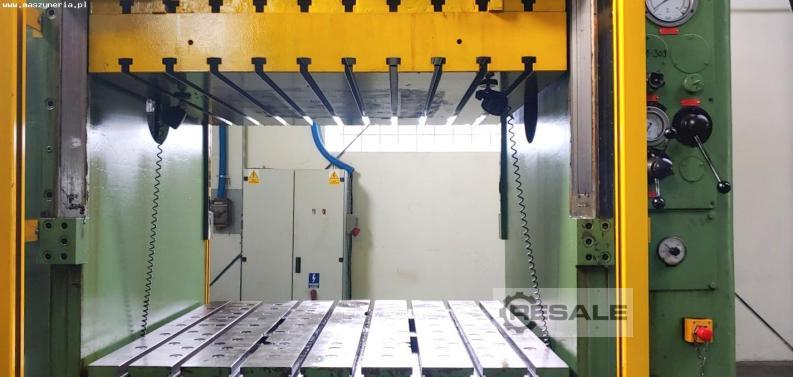

- wymiary stołu roboczego (L x W): 1600 x 1400 mm
- skok stołu roboczego: 800 mm
- maksymalna odległość między stołami roboczymi: 1600 mm
- średnica cylindra: 500/460 mm
- liczba cylindrów: 4
- powierzchnia tłoka: 1964/1662 cm2
- Ciśnienie robocze: 200 kp/cm2

System głębokiego wyciągu (2. stopień)
- maksymalna siła nacisku: 125 t
- skok skoku: 350 mm
- średnica cylindra: 200/160 mm
- liczba cylindrów: 2
- powierzchnia tłoka: 314/201 cm2
- Liczba tłoków: 2

System zacisków blachowych
- Ciśnienie robocze: 200 kp/cm2
- średnica cylindra: 200 mm
- liczba cylindrów: 4
- powierzchnia tłoka: 314 cm2
- liczba tłoków: 4

System hydrauliczny
- pompa główna
Wydajność: 450 l/min
moc silnika: 70 kW
Prędkość: 1000 obr./min
- pompa wtórna
Nośność: 78/30 l/min
moc silnika: 15 kW
- pompa sterująca
typ: Zp 430-40-63
Pojemność: 40/63 l/min
moc silnika: 3,6 kW

Wyposażenie prasy hydraulicznej 650T

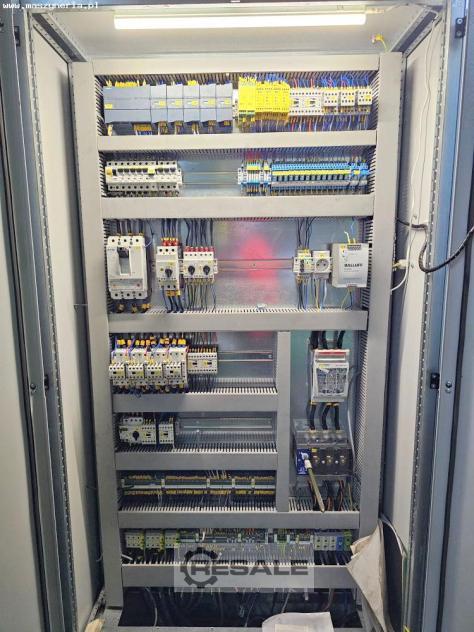

- Sterownik PLC: SIEMENS SIMATIC S7

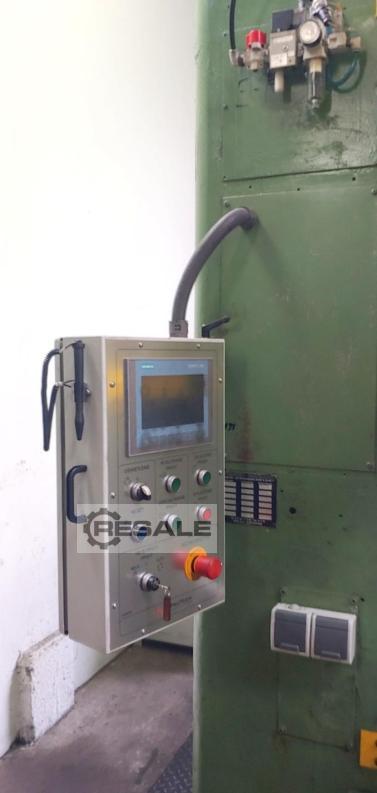

- Panel operatora HMI: SIEMENS SIMATIC HMI TOUCH
- kurtyny świetlne

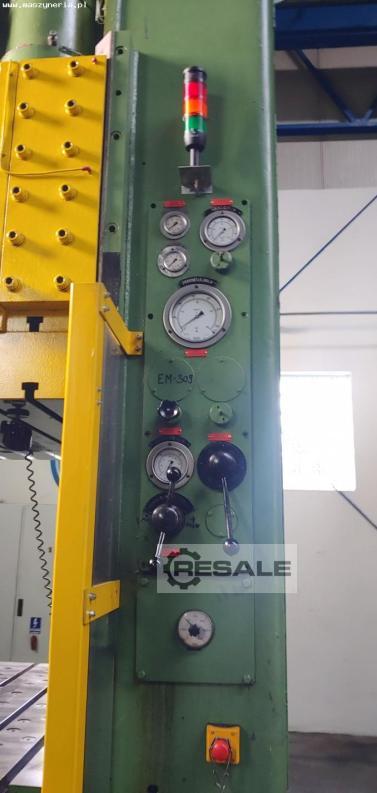

- Lampka wskazująca status maszyny
