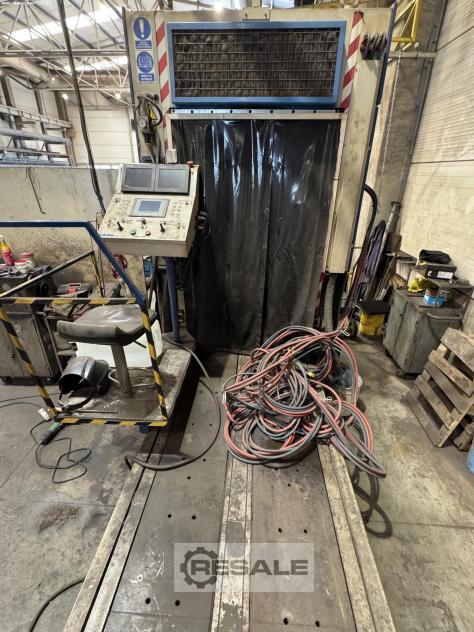

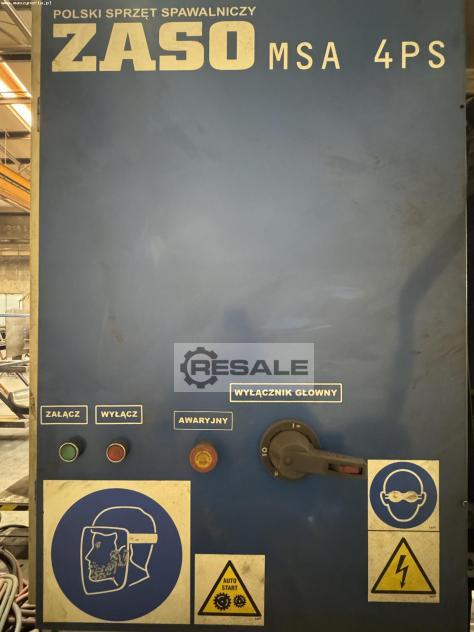

ZASO MSA-4PS Linia do spawania belek

Linia do spawania belkowego ZASO MSA-4PS została zbudowana w 2009 roku w Polsce przez firmę ZASO Polski Sprzęt Spawalniczy. Maszyna umożliwia precyzyjne spawanie wzdłużne m.in. blachownic, teowników, dwuteowników i dwuteowników, metodą MIG/MAG lub SAW. Zastosowane rozwiązania techniczne w pełni automatyzują proces, z gwarancją uzyskania najwyższej jakości spoin.

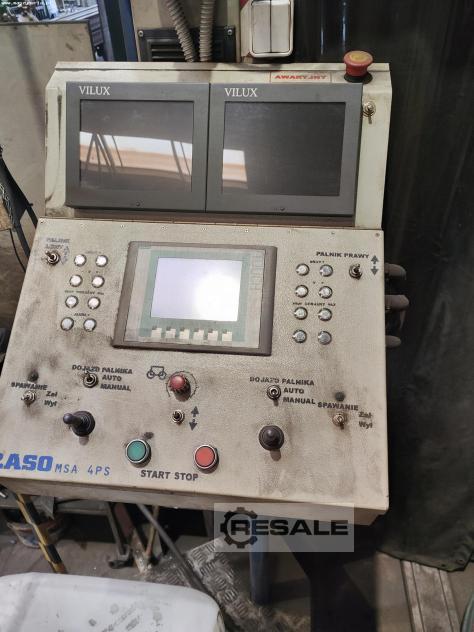

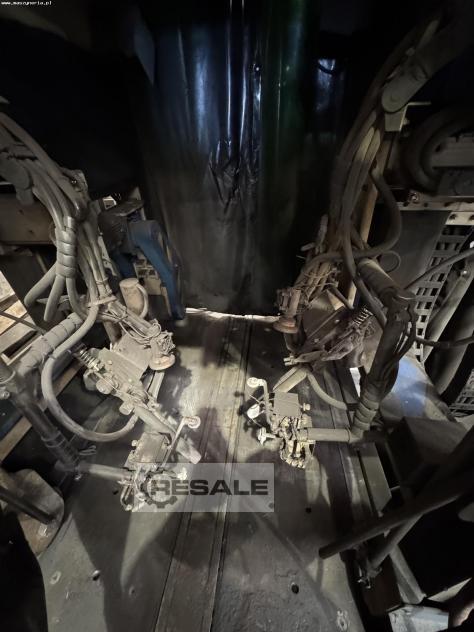

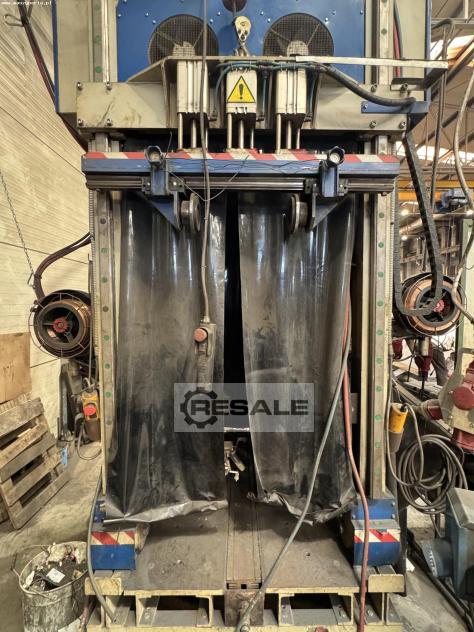

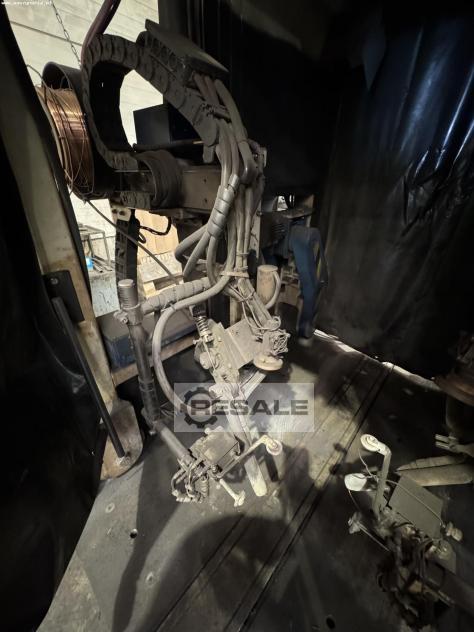

Proces obróbki odbywa się za pomocą dwóch palników ze zintegrowanymi suwakami korekcyjnymi, które pozwalają na ich zdalne przesuwanie w dwóch osiach. Specjalny system zacisków ramy utrzymuje spawane części przez cały proces, bez konieczności wstępnego montażu lub użycia specjalnego oprzyrządowania. Nadrzędny system sterowania synchronizuje również przebieg pracy ze źródłami prądu spawania.

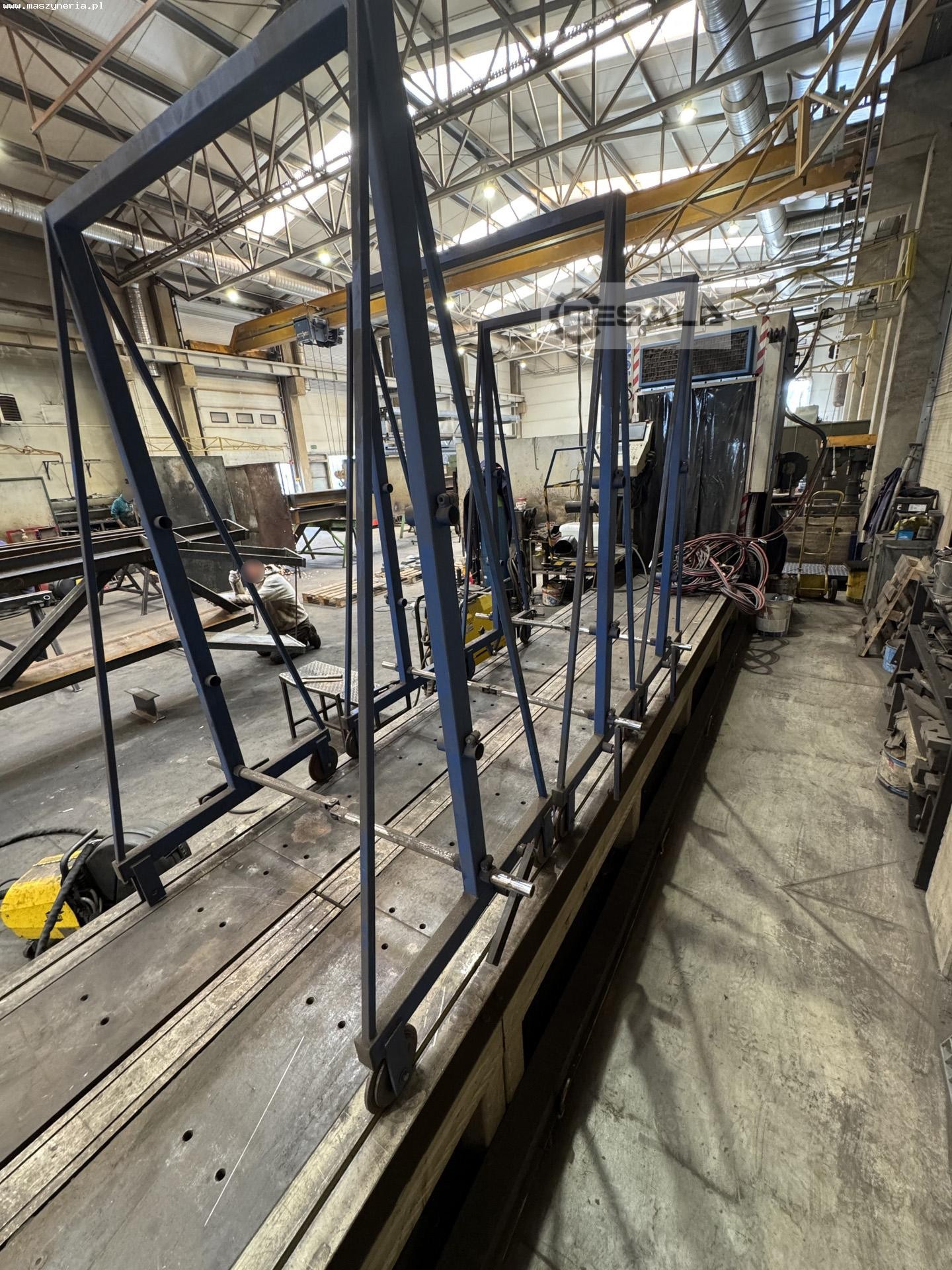

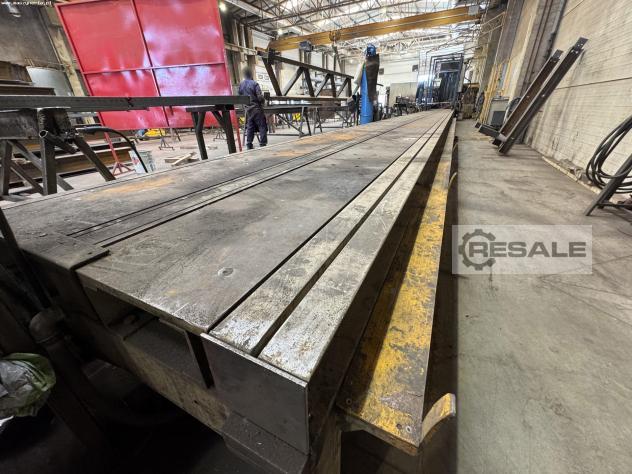

Automat spawalniczy ZASO wyróżnia się również modułowym stołem roboczym, składającym się z aż pięciu modułów, każdy o długości 6 m. Posiada zintegrowany system chłodzenia, oparty na aluminiowym radiatorze. Radiator jest dodatkowo wspomagany przez wewnętrzny obieg wody chłodzącej z pompą i mocną chłodnicą. Zastosowanie tego rozwiązania eliminuje wszelkie naprężenia i odkształcenia termiczne spawanej konstrukcji.

Specyfikacja techniczna zgrzewarki belkowej ZASO MSA-4PS
- metoda spawania: MIG/MAG lub SAW (łuk kryty)
- maksymalna wysokość konstrukcyjna obrabianego elementu: 1600 mm
- maksymalna szerokość obrabianego elementu: 800 mm
- ilość głowic spawalniczych: 2
- bębny i podajniki drutu do spawania elektrodowego (2 szt.)
- system podawania topnika (2 szt.)
- siła docisku systemu mocowania: 200-1000 kg
- Zużycie gazu osłonowego Ar+CO2: 2x 20 l/min
- ciśnienie sprężonego powietrza: 5-8 bar
- Wymagana przestrzeń (dł. x szer.): 20 x 2,5 m
- zasilanie maszyny ZASO MSA-4PS: 3x 400 V; 50 Hz
